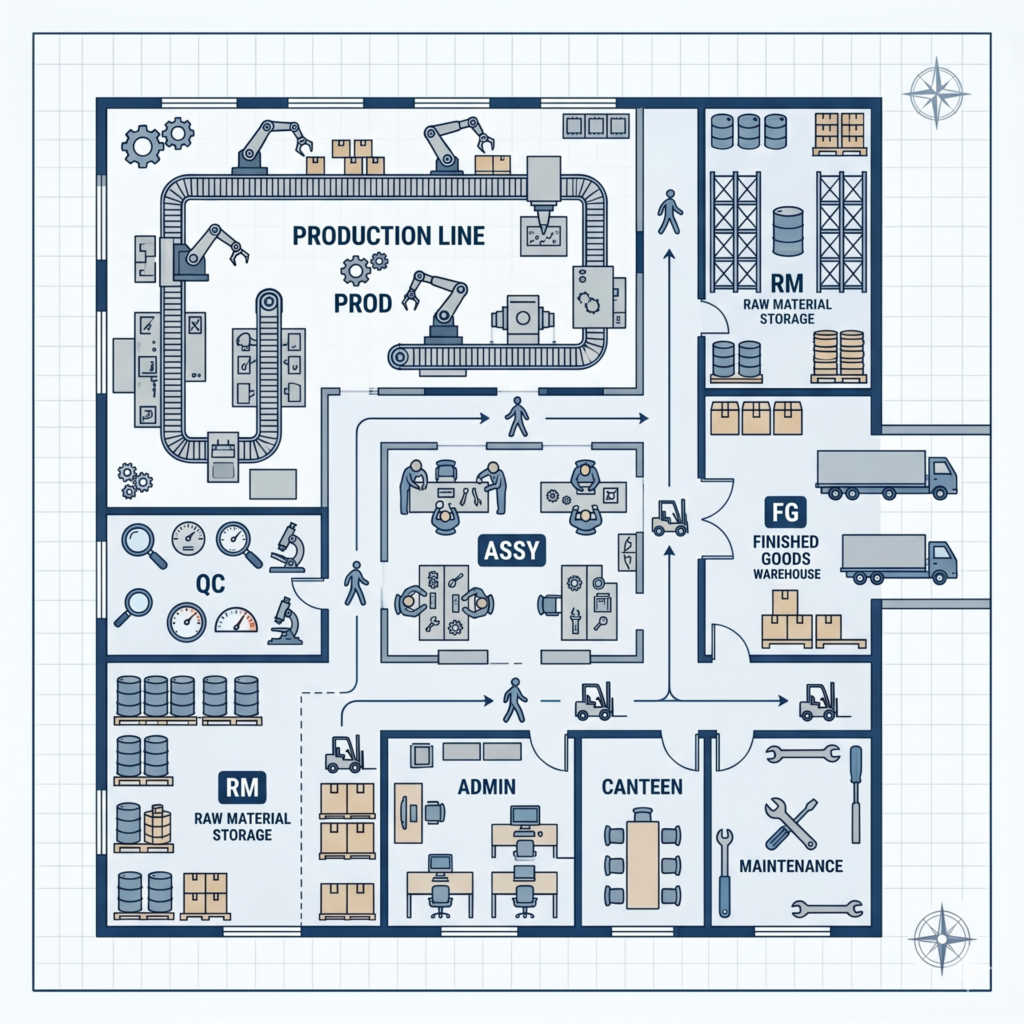

[工場]の[平面図]：生産性を最大化するレイアウト設計とDX時代の改善戦略[工場改善の専門家が徹底解説]

製造現場において、工場の平面図は単なる建物の図面ではありません。それは、材料が投入され、製品として出荷されるまでの「価値の流れ」を規定する設計図であり、工場改善の成否を握る極めて重要なドキュメントです。工場改善の専門家として、かつては塗装工場の黒字化を達成し、筆者の視点から言えば、優れた工場の平面図こそが、無駄を削ぎ落とし、利益を最大化するための最強の武器となります。

近年、製造業を取り巻く環境は激変しており、DX（デジタルトランスフォーメーション）やIoTの導入が進んでいます。これからの時代の工場の平面図には、物理的な設備の配置だけでなく、デジタルインフラ（WiFi）や情報の流れをいかに組み込むかという視点が不可欠です。

本記事では、工場の平面図を作成・見直す際の基本原則から、IE（インダストリアル・エンジニアリング）やTOC（制約条件の理論）を用いたレイアウト最適化、労働安全衛生法や消防法に基づく安全設計、そして最新のデジタル技術を活用した次世代の平面図管理まで、徹底解説します。

工場の平面図とは何か：経営と現場を繋ぐ戦略地図

工場の平面図とは、敷地内の建屋、機械設備、通路、保管場所、オフィス、休憩スペースなどの配置を平面的に表した図面です。

「価値の流れ」を可視化する

工場改善の専門家が平面図を見る際、最も注目するのは「物の動き」です。

マテリアルハンドリングの最適化: 原材料の入荷から出荷までの動線が、交差したり逆流したりしていないかをチェックします。
ムダの発見: IEの手法を用い、運搬距離の短縮や手待ち時間の削減が可能かどうかを、図面上でシミュレーションします。

現場の規律と 5S活動の基盤

5S（整理、整頓、清掃、清潔、躾）が徹底されている工場では、平面図と現実の現場が完全に一致しています。

定位置管理: 平面図上で通路、仕掛品置き場、ゴミ箱の設置場所（半径800m以内の環境維持を含む）を明確に区画することで、現場の乱れを防ぎます。

工場改善の専門家が教える：レイアウト設計の4原則

効率的な工場平面図を作成するためには、製造工学に基づいた以下の原則を守ることが重要です。

流れの原則

物は一方向へ、最短距離で流れるのが理想です。

U字ラインの活用: 入口と出口を近づけるU字型のレイアウトは、少人数での運営が可能になり、TOCに基づいたボトルネック管理が容易になります。

空間活用の原則

平面だけでなく、高さ（立体）を活用します。

垂直方向の改善: 工場立地法などの制約の中で、中二階の設置や自動倉庫の導入を平面図に反映させ、敷地面積あたりの生産性を高めます。

安全と満足の原則

働く人の安全と快適性を最優先します。

労働安全衛生法の遵守: 作業動線とフォークリフト等の運搬車の動線を完全に分離し、接触事故を未然に防ぐ配置を平面図上で確定させます。
暑さ指数（WBGT）対策: 空調の吹き出し口や熱源（工場の煙突付近など）の配置を考慮し、作業者の熱中症を防ぐ環境を設計します。

柔軟性の原則

将来の製品変更や増産に耐えられる「拡張性」を持たせます。

プラグイン・レイアウト: 設備を固定せず、電源やエアー（工場のエアーコンプレッサー配管）を天井から供給することで、容易にレイアウト変更ができるようにします。

コンプライアンスと法規制：平面図に書き込むべき重要事項

工場平面図は、行政への届出や法規制の遵守状況を確認するための公的な役割も果たします。

消防法と防災設計

万が一の工場火災に備え、以下の情報を正確に記載しなければなりません。

避難経路の確保: 障害物のない最短の避難動線を明示します。
消防用設備: 消火器、消火栓、自動火災報知設備の配置をプロットします。

建築基準法と工場立地法

建蔽率と容積率: 敷地に対して建屋が占める割合が適正か、工場平面図上で算出します。
緑地面積の確保: 工場立地法で定められた緑地や環境施設の割合を維持できているかを確認します。

環境法規：騒音・振動・悪臭

境界線の管理: 近隣住民からの苦情（「工場がうるさい」など）を防ぐため、騒音源となる機械の配置を敷地中央に寄せるなどの対策を平面図上で検討します。

DX（デジタルトランスフォーメーション）と次世代の工場平面図

現代の工場改善において、平面図は紙から「デジタルツイン」へと進化しています。

工場 WiFi と IoT のプロット

デジタル化の基盤となるインフラ配置を平面図に組み込みます。

電波強度の可視化: 遮蔽物の多い現場で安定した通信を確保するため、WiFiのアクセスポイントを最適に配置します。
センサーの配置: 稼働率や環境データを収集するIoTセンサーの設置場所を管理します。

VIP-M（情報と利益による視覚的経営）の実現

デジタル化された平面図と、現場のリアルタイムデータを連携させます。

ダッシュボード化: 平面図上の各ラインをクリックすると、現在の生産数、暑さ指数（WBGT）、機械の故障予兆（予兆保全）が瞬時に表示される仕組みを構築します。

工場改善の専門家による実践アドバイス

筆者がコンサルティングを行う際、平面図を使って最初に行うのが「スパゲッティ図」の作成です。

スパゲッティ図で無駄を暴く

現在の工場平面図の上に、作業者や物の動きを線で書き込みます。

分析: 線が複雑に絡み合っている（スパゲッティ状態）場所こそが、生産性を下げている真犯人です。これを解きほぐすことが、改善の第一歩となります。

派遣法と人員配置の最適化

派遣スタッフを受け入れる際、不慣れな人でも迷わないレイアウトが重要です。

標準作業手順書（SOP）との連動: 平面図上の各工程に、多言語化（工場英語対応）された動画マニュアルへのリンクをQRコード等で配置し、教育コストを削減します。

まとめ：工場平面図は進化し続ける資産である

工場改善の専門家として最後に強調したいのは、工場平面図は一度作って終わりではなく、現場の改善（KAIZEN）に合わせて常に更新し続ける「生きている資産」であるということです。

見える化: 全員が現状を把握できるツールにする。
安全第一: 労働安全衛生法に基づき、命を守る設計を徹底する。
未来志向: DXとWiFiを駆使し、スマートファクトリーの基盤にする。

美しい工場平面図は、美しい製品と高い利益を生み出します。本記事を参考に、自社の平面図を「利益を生む戦略図」へと進化させてください。
